progisp

progisp是一款面向AVR单片机的USB编程器软件，平时主要用来给芯片下载程序、擦除数据，也可以处理熔丝信息和编程配置。软件界面能按照屏幕大小自己调整，下次启动还会记住上次的设置。连接下载器以后，智峰产品会自动识别，其他下载器也可以手动选择。选择芯片后，可以调入flash或eeprom数据，勾选需要的编程选项再点自动完成烧录；如果调入的数据超过芯片容量，界面会用红色提示。它还支持免驱动USB下载器在线升级，快速下载8K程序大约2秒，也能用32768HZ精振超低速下载。软件无需安装，占用资源少，支持命令行方式和工程管理。

软件亮点

1、免驱动USB下载器可以在线升级，升级时能选快速下载或超低速下载，快速下载8K约2秒。

2、超低速下载可以使用32768HZ精振，目标板需要时钟时，下载器还可以配合提供时钟。

3、数据改变下载和数据自动重载能让文件变化后自动执行或重新调入，界面设置也会记住。

软件优势

1、无需安装，运行progisp.exe就能打开，占用资源少，放在U盘或文件夹里也方便。

2、支持并口、串口下载器自定义，并口下载器还能设置具体地址，可以用PCI转并口。

3、支持STK500、USBASP、USBProg和并口并行编程器，命令行方式也能嵌入其他IDE。

软件描述

1、下载软件包后解压，运行progisp.exe，主界面先选择要下载的芯片型号。

2、不是智峰下载器的话，点programState右边的按钮选择自己的下载器；智峰产品会自动识别。

3、提供时钟要把XTAL接目标板cpu的XTAL1引脚；遇到Chip Enable Program Error，先检查接线、电平、熔丝和下载速度。

软件特色

1、选择芯片后可以调入flash或eeprom数据，数据超过芯片容量时，大小显示会变成红色提醒。

2、编程栏里勾选需要的选项，点自动就能完成烧录，出错会弹窗，成功也会在信息栏显示结果。

3、支持工程管理，能把配置数据和编程数据打包成一个文件，下次调用会方便一些。

progisp如何烧录教程

1、下载本站提供的Progisp软件包，解压缩打开

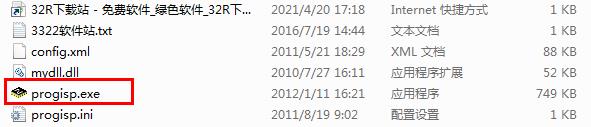

2、选择progisp.exe文件运行即可

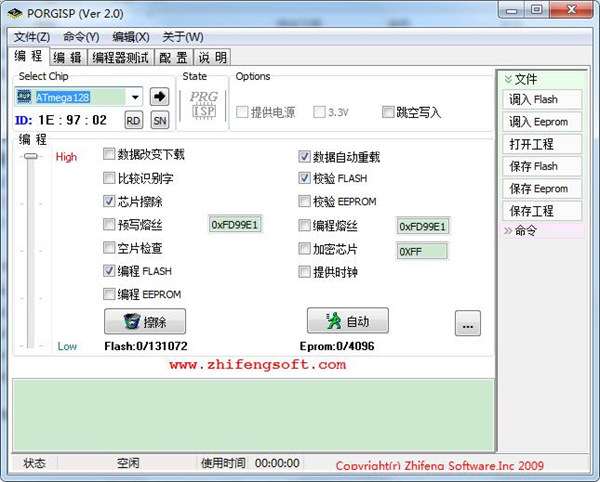

①、主界面(基本配置)

Progisp支持自定义界面的大小，可以使用鼠标根据自己的屏幕大小将主界面调整为自己喜欢的大小，再次启动progisp会自动记住上次的设置。

②、功能使用

【选择芯片】

1、点击选择芯片的下拉框，选择要下载的芯片。

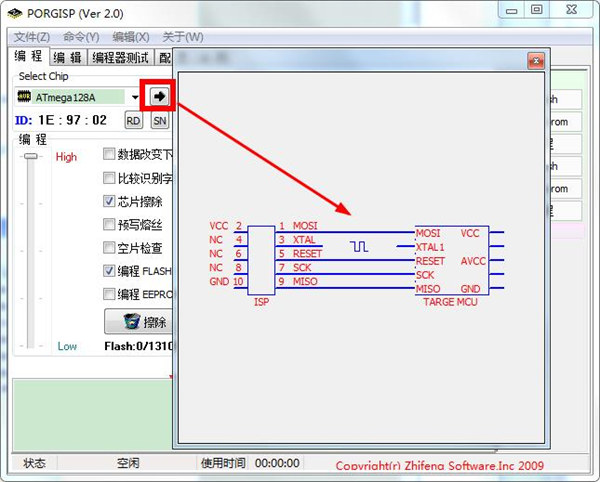

2、点击“黑色的箭头”可以弹出下载器与你的目标cpu的提示接线图或cpu在编程座上的摆放位置图，如果是isp下载线是10pin下载线接口与目标cpu的连线示意图。

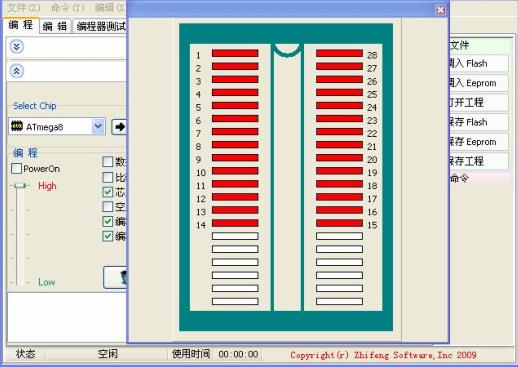

如果是hv模式是cpu在编程座上的摆放位置图

注意：只有插入高压编程器方可切换到hv模式。

3、如果您使用的是非智峰软件的下载器或编程器，请点击programState栏右边的按钮，选择你的下载器。

4、如果你使用的是智峰软件的产品，progisp会自动识别出下载器的类型

点击，调入flash，调入eeprom，调入要写入芯片的数据。如果，您调入的数据大于实际芯片的空间，相应数据大小显示的会变为红色，提示您调入的数据超出你的芯片容量了

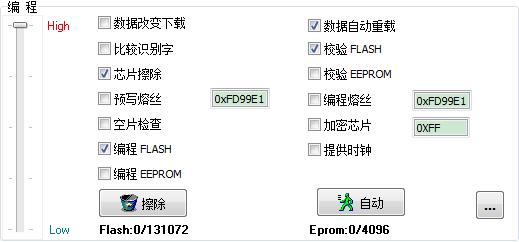

【编程选项】

勾选“编程栏”相应的编程选项，点击“自动”可以完成编程。如果出错会有对话框弹出进行提示。如果写入成功，信息提示栏会显示出相应成功的信息。也可以点击“擦除”擦除芯片。

【提供时钟】勾选配合下载器的XTAL引脚可以解锁部分avr锁定芯片（ISP模式有用）使

用方法XTAL连接目标板cpu的XTAL1引脚。这时就可以进入编程模式（锁定芯片是进入

不了编程模式的）。

【数据改变下载】指的是你调入的数据区的文件一旦改变，progisp会自动执行“自动”执

行相应的动作。

【数据自动重载】指的是你调入的数据区的文件一旦改变且您点击了”自动“按钮，progisp

会重新调入您调入数据的文件，这个选项选中关闭progisp，下次启动时会自动调入您最后一次调入的文件。

所有的动作均可选择相应的主菜单来实现。

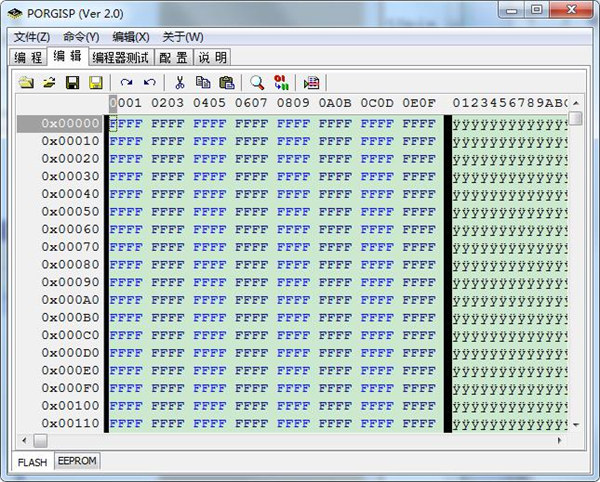

【数据缓冲区】

可以点选下面的flash或eeprom进行切换。也可以直接在编辑区进行编辑

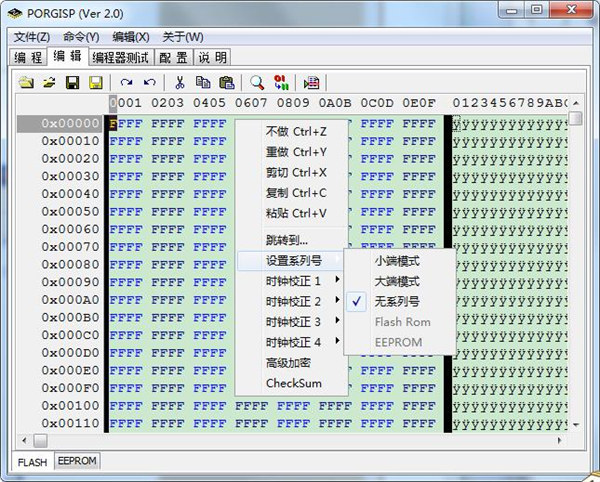

【系列号的设置】

在数据缓冲区栏选择放置系列号的地址点击鼠标右键弹出菜单，选择大端或小端模式输入系列号。如果数据缓冲区在flash状态，系列号就放在flash，否则放在eeprom

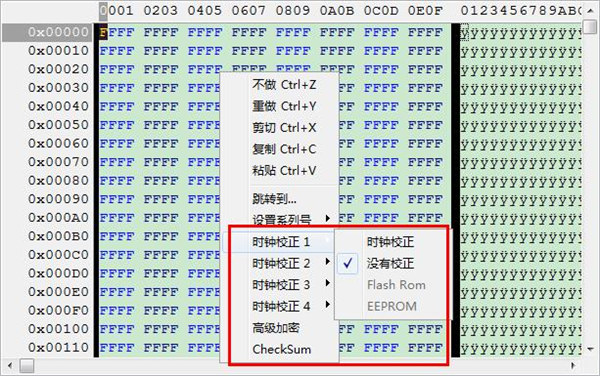

【校正字设置】

校正字放方法与系列号设置原理一样。

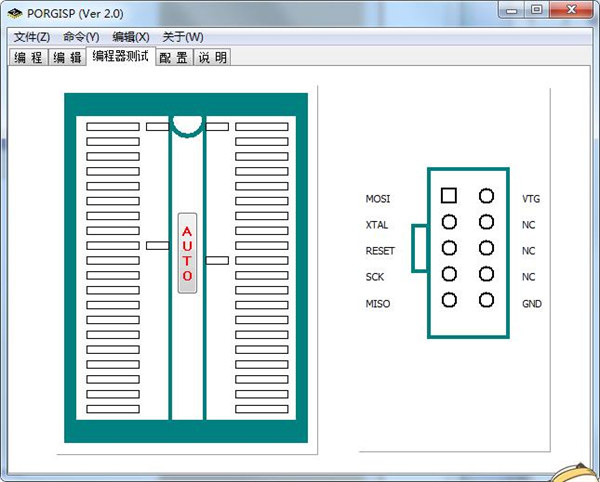

【编程器测试】

如果你的下载器或编程器支持的话可以利用此栏测试你的下载器或编程器进行测试。

对于高压编程器，你可以使用万用表，负表笔连接编程座20脚。正表笔连接编程座其他脚这时点击软件中对应编程座的测试条，红色，5v输出，蓝色0v，内部短的测试条除40脚出是5v，其他位置均是12.5v（这个数字式估测，12-13v之间均正确）

对于ISP下载器测试方法相同，负表笔接10脚gnd，需要注意的Nc不起作用。

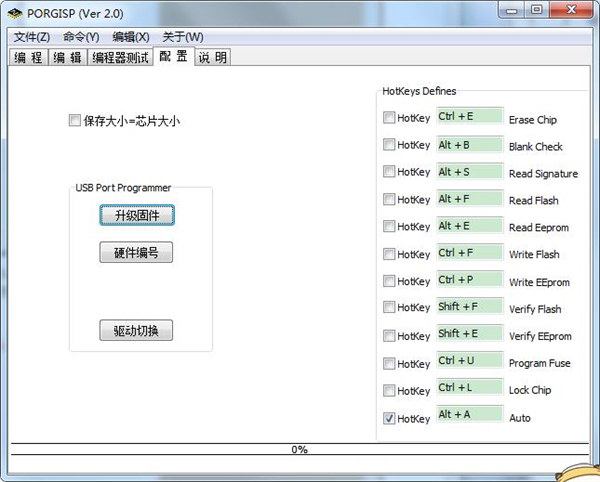

③、配置

这里可以设置你的下载器，根据你的下载器选择相应的口信号线，对于并口下载器还可以设置具体的并口地址，这样就可以使用任何pci转出的并口了。本软件支持串口型，并口型的下载器的自定义。

【升级固件】只针对智峰软件的产品。升级固件需要有智峰软件提供。

注意：请不要随便升级固件，否则你的下载器或编程器会损坏，这种损坏不在保修范围。

软件点评
